Compacte Loop voor de FT-817
Dit jaar zijn we op vakantie geweest in Voralberg (Oostenrijk) en ik wist dat we een mooi balkon zouden hebben waar ik de nodige experimenten zou kunnen doen met de FT-817. Speciaal voor deze trip heb ik daarom een Wonder Wand – Tunable Compact Loop laten komen uit Engeland. Ik had op internet natuurlijk al de nodige informatie gevonden zoals hier en hier en ik wilde zelf ook wel eens ondervinden hoe een dergelijke antenne werkt.
Dit keer heb ik hem direct bij de maker besteld en binnen een paar dagen was hij vanuit Engeland al in Zwolle. Stevig aan de prijs en met verzendkosten, dus een heel verschil met mijn Chineese Ebay aankopen. 🙂
De antenne bestaat uit 2 delen: de aanpassingsunit en een stuk koperdraad van een meter. Mooi afgewerkt en de aanpassingunit lijkt veel op die van de Miracle Whip en dan bedoel ik niet de fameuze mayonaise.
De unit past perfect op de PL-259 coax aansluiting op de achterkant van de FT-817 en de afstemknop blijkt daarbij goed bereikbaar. Thuis meteen even uitgeprobeerd en met de afstemhulp van HUK electronics, kan ik moeiteloos de loop op de juiste frequentie afstemmen. Overigens gaat dit ook prima op het gehoor (maximale ruis).
Mooi, de antenne mee in de koffer, samen met de QRP Multi-Band HighEndFed en op naar Voralberg.
In de praktijk werkt de antenne prima. Uiteraard moet je qua zenden geen spectaculaire dingen verwachten. Ik gebruikte hem vooral voor het luisteren naar de diverse vakantierondes op 40 meter en dat ging bijzonder goed. Weinig tot geen storing en tja, geen draad dus ook geen ‘QRM’ van de XYL. Uiteraard een paar keer de EndFed antenne als referentie uitgehangen en dat werkt voor zenden zeker beter, maar de ontvangstsignalen gingen niet spectaculair omhoog.

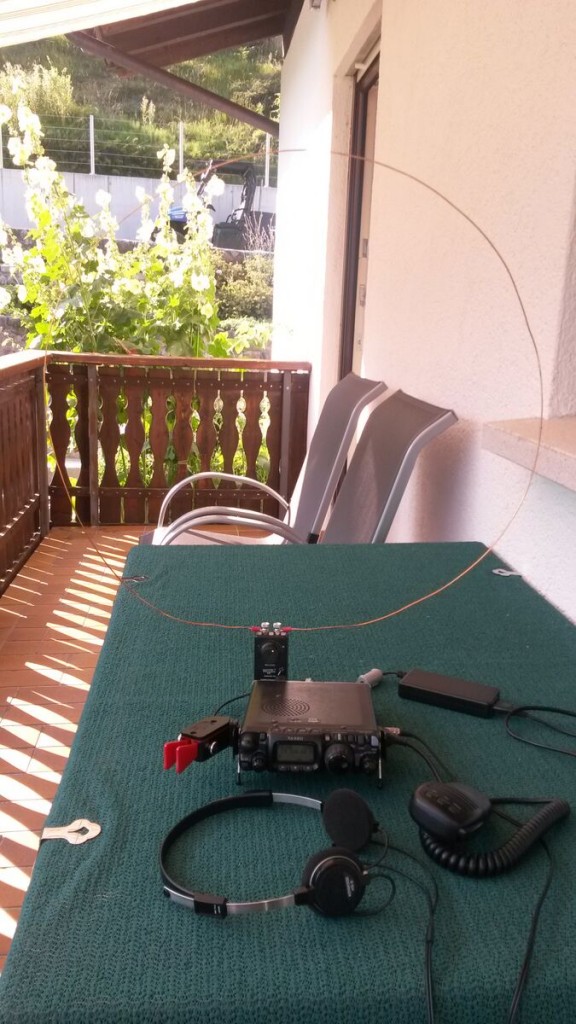

Op de foto zie je mijn huidige configuratie met de UNI-715 Travel Paddle. De FT-817 is voorzien van bhiDSP en de microfoon heeft de One-BIG Punch ingebouwd (de oorspronkelijke FUNKAMATEUR versie). De compacte voeding is niet handig. Er komt ondanks zijn goede kwaliteit (goede afscherming) toch nog teveel storing vanaf. Ik heb daarom ook een lineaire voeding (foto), maar ja dit weegt wat meer. Toch maar weer eens meenemen als ik een appartement met balkon heb.
Overigens werkt de configuratie binnen ook prima, maar daar loop je kans om toch weer wat meer storing op te pikken. Deze antenne gaat zeker nog eens vaker mee om uit te testen.
Leuke review. Ben je al buiten Europa geraakt? 73s Peter. ON6KZ
Hallo Johan,
Ongeveer een jaar geleden deze loop aangeschaft. Vanuit de huiskamer eenmalig 9A bereikt met de bij jou aangekochte K1 (weet je nog?). Vervolgens loop verkocht. 73 PD9W/QRP.
Ik heb de miracle whip (moonraker variant) met verticaal telescoop antenne (bnc) maar heb ook zo’n adapter bmc naar twee banaan connectoren. Mijn vraag is die koperdraad 1m lang hij lijkt wat langer dan 1m maar ik kan jet mis hebben. Als ontvangst is het inderdaad een goeie heb ik ook al gemerkt met telescoop spriet.
Grappige is die adapter bnc naar banaan is draaibaar kan hem dus naar gewenste richting draaien zo ook in gase tegenover QRM. Nu moet ik het nog wel een keer uitproberen want mijn ontvangst experimenten is tot nog toe met telescoop spriet. Maar ik ga zeker is kijken met die koperdraad op die adapter incombinatie met die afstem unit.
Email gerust
73 de PD0MV
