chipKIT Uno32 /w Basic IO shield

De eerste experimenten voor de Ten-Tec Rebel.

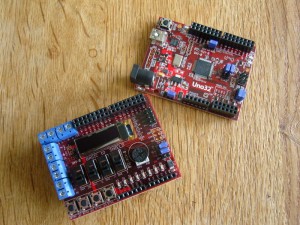

In een eerder blog heb ik al melding gemaakt van de Ten-Tec Rebel. Deze transceiver heeft als hart en besturing een chipKIT UNO32 gebaseerde architectuur. Aangezien de Rebel nog enige tijd op zich laat wachten heb ik alvast een chipKIT ontwikkelsetje laten komen, bestaande uit een Uno32 en een Basic I/O Shield (interface bordje) om alvast wat vertrouwd te raken met de software, de ontwikkeltool en uiteraard de hardware.

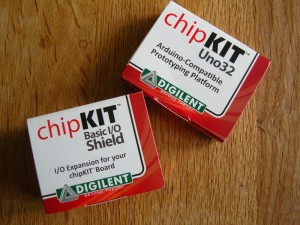

Ik vond in eproto een goede leverancier en binnen een dag had ik de twee bordjes plus een USB kabeltje in huis.

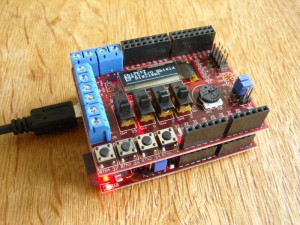

Meteen maar de boel aangesloten, de software gedownload en een demo programmaatje gecompileerd en op de Uno geladen. Zo, binnen 5 minuten QRV!

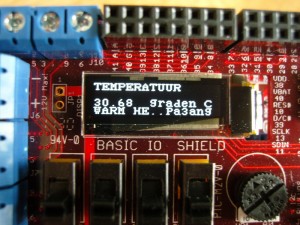

Tja wel warm op zo’n zomerse dag, maar het is snel en makkelijk programmeren met de MPIDE ontwikkeltool en qua aansluiting / interface hoef je geen moeilijke toeren uit te halen.

Even wat linkjes voor het gemak:

• chipKIT.net – Alles over de boards en de ontwikkeltool.
• chipKIT forum – Forum met veel info
• YouTube filmpje – Learn the Basics of the PIC32
• YouTube filmpje – chipKIT Uno32 Review (lang maar interessant)

Op het Rebel forum is de voorlopige software voor de transceiver al te vinden. Ik ga er alvast mee stoeien.



en…. de eerste foto van het definitieve Rebel PCB zijn op de Yahoo groep geplaatst. Hier alvast een ‘sneak preview’

Duidelijk is te zien dat er een Uno32 boardje op (onder) de rebel geplaatst wordt en dat je aan de bovenkant nog weer een shield kunt plaatsen (je ziet hier in feite de onderkant). Ik ben ondertussen al druk bezig om een geschikte keyer te programmeren. De eerste resultaten zijn al hoopgevend.
