Een microfoonkabel voor de Heil Handy Mic.
Tja toen moest er een passende kabel gemaakt worden tussen de Flex-1500 en de Heil HM-4.
Kabel zo gevonden, XLR connector ook en een RJ45 met kapje erbij had de reguliere winkel ook op voorraad. Maar toen…. Ik kreeg met geen mogelijkheid de aders van de kabel in de RJ45 connector geschoven. Draad net te dik en te slap. Na een uur proberen nog geen resultaat en als je de aders gaat strippen krijg je sluiting en is er te weinig krimpkracht. Kortom, het gaat niet lukken. Dan toch maar een kabel in de Heil shop van Ger PA3AER aanschaffen.

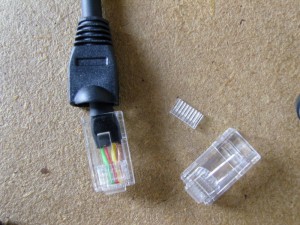

Echter… na nog maar eens een keer in de la met overgebleven spullen te snuffelen (ook wel de junkbox genoemd) ligt daar in een hersluitbaar zakje een RJ45 connector met losse adergeleider. Super! En ziedaar binnen 5 minuten de kabel netjes aangekrompen met een tang uit de Gamma en aan de ander kant de XLR gesoldeerd. Ziet eruit als een professioneel gemaakte kabel en de elektrische verbindingen zijn 100% ok.
 |
 |
 |

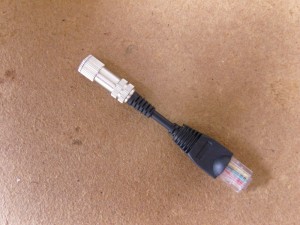

Eventueel kan ik ook nog mijn Heil Koptelefoon met iC element gebruiken. Daarvoor is er een klein verloopsnoertje gemaakt. NB: In de 3,5mm contra plug zit een 5k6 weerstand van de +5V ader vanuit de RJ45 connector naar de hete kant van de microfoon. De iC is namelijk een electret kapsel.
Een foto van de nieuw set-up van mijn Flex-1500 bevat dus nu een Heil HM-4 Handi Mic en is voor het DX en QRP werk prima geschikt.
Tot werkens met de Flex-1500. vy 73 de Johan, PA3ANG
