Ja hier is tie dan de DVAP DV Access Point Dongle.
We hoefden niet echt lang te wachten. De DVAP is per speciale koerier naar Nederland gekomen en vandaag (2e paasdag) heb ik het kleinood in gebruik genomen.
Aansluiten > Drivers automatisch laden m.b.v. Windows XP > Software downloaden > en het werkt.
Nog wel even de E92D programmeren met wat extra geheugenplaatsen met link commando’s, want alle connectie instellingen voor de DVAP gaat via de lucht.

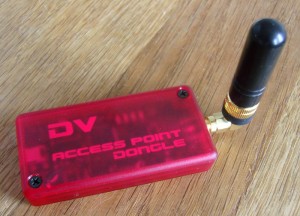

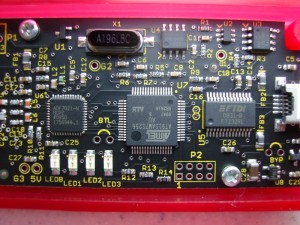

De DVAP Dongle bevat 3 (hoofd) componenten. Een ARM processor (AT91SAM) een USB<>RS232 chip (FT232) en een narrow band transceiver (ADF7021). O ja en nog een boel ander smd grut natuurlijk. De Dongle wordt geleverd met een SMA antennetje en knietje.
Ik ben zeer in mijn nopjes ermee en hoef dus nu niet meer een aparte analoge transceiver te gebruiken naast een node adapter, voeding en kabels. Dit DVAP kleinood gaat makkelijk mee in de laptop tas en zal dus veelvuldig gebruikt gaan worden. MET DEZE DONGLE KUN JE NIET VANUIT DE PC D-STAR MAKEN OF ONTVANGEN. JE HEBT DUS EEN D-STAR RADIO NODIG.

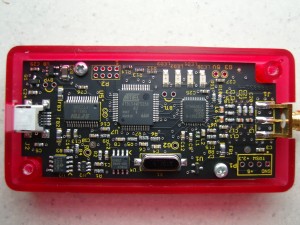

Even wat foto’s van de binnenkant. (klik op de foto voor een vergroting.)
 |
 |
Hier een linkje naar een YouTube filmpje van PD0PVL. De andere gelukkige bezitter van een DVAP in Nederland. (wij zijn geloof ik de eersten van D-Star minnend Nederland met zo’n dingetje)
De DVAP software kun je hier downloaden en het ziet er zo uit:
 |
 |
| Het scherm tijdens ontvangst vanaf de reflector en dus tijdens zenden van de dongle | Het scherm tijdens ontvangst van een D-Star signaal op de dongle. |
De eerste verbindingen zijn al gemaakt en de kwaliteit is erg goed. Voor dichtbij gebruik in en rond het huis is het een prima hotspot en je kunt de toegang beperken tot je eigen call. (lock callsign)
De frequentie op 2 meter is vrij te kiezen, dus zoek iets op waar je geen ‘storing’ veroorzaakt, of misschien moeten we een landelijke micro hotspot frequentie afspreken.
Dan tot besluit…. We hebben de DVAP betrokken bij HRO (Ham Radio Outlet) in de States. Om precies te zijn komt de DVAP vanuit de HRO store in Atlanta. Kijk hier voor een YouTube filmpje vanuit de HRO winkel. Ik moet zeggen erg prettige lui om zaken mee te doen.
suc6 met D*
Dag OM,
Ik heb zojuist bij W&S in England de blauwe dongle besteld …. nu dacht ik daarmee, dat ik die via de porto kon sturen ….. maar bij nader inzien denk ik dat ik de verkeerde heb besteld.
De blauwe is om in usb poort vd pc te steken en via een mic gekoppled aan de sound kaart zo op de gateway je verbindeningen te maken;
De rode is idem aan de blauwe met dit verschil dat je activeerd via de porto ….. je kan zo bv vanuit de tuin met een zéér laag vermogen bv 20 mW je dongle sturen en zo op de gateway geraken
…. of heb ik het mis ?
In dien dit zo is ga ik proberen de bestelling nog te wijzigen naar de rode.
Bedankt vr het lezen en het eventuele ontwoordje retour …
best 73
Georges
on4dgz
Hallo
wat voor instellingen moet ik veranderen ( poort openzetten naar draadloze router ) of iets anders alleen het groene lampje licht steeds op alleen als ik de ptt van de porto indruk gebeurt er niets
ik werk met een imac met intel processor
alvast bedankt voor de info
jan
assen
pd0jl
73
Johan,
Weet jij ook waar de rode DVAP in Nederland verkrijgbaar is? Je noemde dat tijdens de lezing in Beetsterzwaag
Hartelijk dank voor je reactie
Groet uit Beetsterzwaag
73,
Harry van der Kraan, PH0K
In Nederland te verkrijgen bij parmacom via deze link : http://www.sdrwinkel.nl/
@jan lourens
Zodra je bent opgestart moet je de juiste frequentie en callsign ingeven. dus 144812500 en PD0JL.
Vervolgens klik je op [OPEN] (je moet wel je juiste COM poort hebben geselecteerd.
Dan met je porto op de juiste frequentie 144.8125 de DVAP op de juiste refelctor aansluiten door een geheugenkanaal te programmeren met :
UR REF017AL
Daarna terug op UR CQCQCQ en RPT1 DIRECT en RPT2 DIRECT
Dan zou het moeten werken Jan.
Nou zie ik in de You-Tube film van PD0PVL met DVAP-DV dat deze zijn IC-E92D met meerdere kanalen had voor geprogrammeerd waar om meerdere. En eentje om te unlinken.Hoe werkt dit.
Als het goed is valt hier eind van de week ook de DVAP-DV in de bus. Nou ben ik erg benieuwd of het allemaal gemakkelijk aan de praat te krijgen is!?
73’s
Cor PD9CN
Hallo Cor,
In feite programeer je de E92D met bv de volgende kanalen
Freq (DVAP) UR RPT1 RPT2 MY
144.8125 CQCQCQ leeg leeg PD9CN
144.8125 REF017AL leeg leeg PD9CN
144.8125 xxxxxxxU leeg leeg PD9CN x=spatie!
144.8125 REF001CL leeg leeg PD9CN
Dus zelfde frequentie maar met iets anders in de UR. L = Linken U= Unlinken.
Beste Johan,
Hartelijk dank voor deze info. En komt goed uit nu want de DVAP dongel is gearriveerd -:)
Er is me alleen nog iets onduidelijk.
Ik gebruik de Icom software om de IC92 te programmeren.
Je laat dan RPT1 en RPT2 leeg. En waar programmeer ik dan PD9CN.
En ik heb de software van DVAP geïnstalleerd. Maar ik hoor ze veel over Windv werken deze twee samen?
Of is het 1 of de ander?
Freq (DVAP) UR RPT1 RPT2 (MY?)
144.8125 CQCQCQ PD9CN
144.8125 REF017AL PD9CN
144.8125 xxxxxxxU PD9CN x=spatie!
144.1825 REF001CL PD9CN
Dus zelfde frequentie maar met iets anders in de UR. L = Linken U= Unlinken.
Nogmaals bedankt voor deze.
Met vriendelijke groet,
Cor Nell PD9CN
Ok. MYCALL is in een ander configuratieveld. Je hoeft dit maar 1 keer te doen en dat zal je wel gedaan hebben al.
Wat betreft de software voor de DVAP.. je kunt met de originele werken met de ingeprogrammeerde kanalen of je download WinDV bij Dutch*Star. Hiermee kun je vanuit de software kiezen op welke reflector je wilt aanloggen.
link: http://dutch-star.eu/software/download.aspx?name=/windv/windv-1.5.2-win32-setup.exe
Hallo Johan,
Alles werk nu 100% met de DVAP en de IC92. Heel erg leuk deze combinatie met de DVAP. En als je het weet is het beste wel gemakkelijk. Maar dat is met alles zo-:)
Gelijk ook een besteling gedaan van een complete set van DVRPTR.
(Boards & Cases & AMBE & FM Transceivers)
Cor PD9CN
Hallo,
Ik heb een vraag over het nieuwe DCS reflector systeem met DVAP.
Deze krijg de DVAP niet opgang met dit nieuwe DCS systeem. Ligt dat aan mijn zelf. Of moeten we wachten op een update van uit DVAP dongle?
Of zijn er wel mogelijk heden om de DVAP wel draaiend te krijgen met DCS refelctor.
Cor PD9CN
http://www.pd9cn.nl
73′
Hallo Cor,
Dat lukt niet met de standaard / originele DVAP software, maar wel met de software van Scott, Jonathan of Fred. Het makkelijkste is de software van Fred op dutch-star.eu. Versie 1.5.2 kan DCS aan.
Mvg,
Johan, PA3ANG
Hallo Johan,
Kijk hier had ik wat aan. Heb dutch-star van Fred gedownload en dit werk perfect.
Maar ik mis alleen het nederlandse DCS007 in zijn lijst. Is hier een reden voor? Want als ik deze wil koppelen dat weet de softare niet welke deze reflector is DCS007BL of AL ENZ.
En lomt er in de toekomst nog wel een update van DVAP Dongle voor de DCS.
(Zou beste mogen voor het geld wat deze gekost hebt)
Cor PD9CN
