PMSDR | Receiver 100 kHz – 55 MHz

door 12 reacties

Eindelijk een betaalbaar General Coverage SDR alternatief.

This article has subtitles in English but is mainly for dutch readers.

Sinds de laatst gehouden DvdRA in Apeldoorn ben ik in het bezit van een PM-SDR. Deze Software Defined Radio heeft een bereik van 100 kHz to 55 MHz en kan met behulp van een computerprogramma gebruikt worden als hoogwaardige HF ontvanger.

De ontvanger wordt als bouwpakket geleverd, maar je hoeft slechts 10 componenten te solderen om vervolgens de print in een voorgeboorde  kant en klare behuizing te schuiven. Het pakket bevat naast de PCB ook het optionele display en de twee kabels (USB2.0 en 3,5mm stereo Audio). De ontvanger is een ontwerp van de Italiaanse radioamateur IW3AUT en wordt geproduceerd door RF System. In Nederland wordt de ontvanger geleverd door Parma Communications.

Ger heeft sinds kort een speciale website met forum in de lucht gebracht. Hier kun je alles over de PMSDR ontvanger te weten komen en je ervaringen delen met andere gebruikers van dit fantastische ontvangertje.

Tot zover de commerciële bla bla, nu de werkelijkheid met eerst een aantal aanklikbare foto’s om een indruk te krijgen.

Recently I bought a PM-SDR receiver. This professional designed and produced Software Defined Radio product is created by IW3AUT and produced by RF System in Italy. This blog describes my first experiences with this General Coverage HF receiver.

We beginnen met het openmaken van de doos om te constateren dat alles aanwezig is en keurig netjes ESD veilig verpakt. Er zit in de doos een CD waarop, naast de nodige software, ook een Duitstalige bouwbeschrijving staat. Je kunt hem hier alvast downloaden.

Er hoeven zoals gezegd slechts 10 à 15 componenten geplaatst te worden. (De pinheaders zijn niet allemaal nodig).  Binnen 30 minuten was de soldeerklus geklaard en kon het achterpaneel gemonteerd en het geheel in het bodemgedeelte van het kastje geschoven worden.

De PCB is 10 bij 8 centimeter klein en bevat ca. 175 voorgemonteerde smd componenten. Alleen de ’through hole’ componenten moeten gesoldeerd worden.

The kit has been packed securly and after unwrapping about 10 to 15 components have to be soldered. The CD (part of the kit) has all the necessary documentation to succesfully build the receiver. No special tooling is needed. I finished this part in less then 30 minutes.

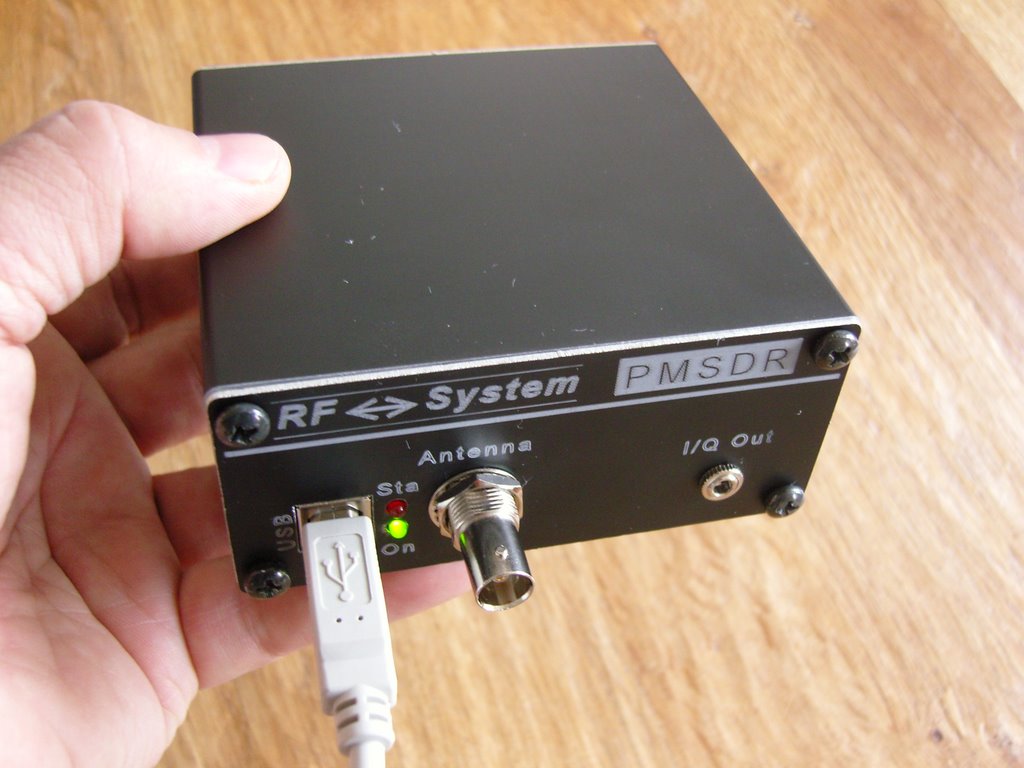

Meteen een eerst test!. De USB kabel aan de PC en ja het groene ledje gaat branden. De PC wil vervolgens een USB device driver installeren. Dit gaat moeiteloos door de juiste directory MCHPUSB Driver op de meegeleverde  CD te kiezen.

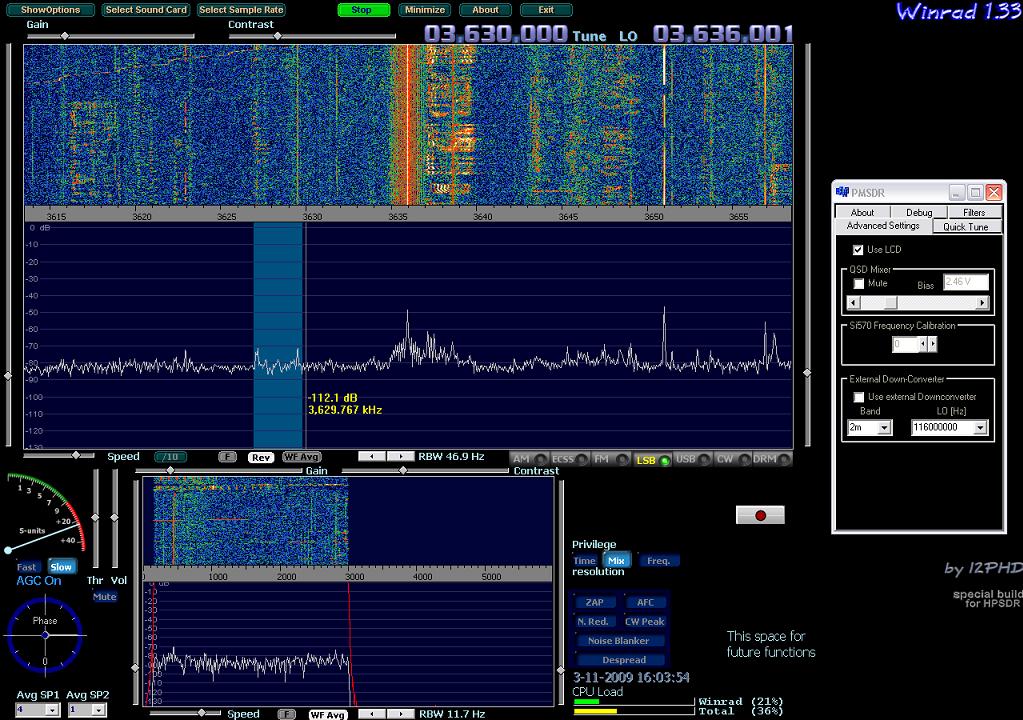

Nu Winrad installeren (staat ook op de CD: Winrad_133b01_setupXP) en vervolgens in de Winrad directory (meestal C:\Program Files\Winrad) de 3 specifieke PMSDR DLL’s kopiëren. (cc3260.dll, ExtIO_PMSDR.dll en mpusbapi.dll) Je kunt ook op de site van IW3AUT de laatste versies downloaden.

Winrad

Installing the software is simple. First the USB driver to control the Microchip PIC controller and to power the receiver. Then Winrad to decode the IQ signals. In conjunction you need to copy some files into the Winrad directory. These DLL files then control the PMSDR out of the decoding program. (called extIO)

We zijn dus na nog geen uurtje knutselen qrv met onze nieuwe aanwinst. Nu nog een wat moeilijkere operatie: het aansolderen van de flatcable op het display module. De Duitstalige handleiding help opnieuw hierbij en na een secure werkje kan het display gemonteerd worden op het frontpaneel en ook aan het kastje bevestigd worden.

Een beetje prutten is het wel. Mooi contrastrijk display.
LET OP: Je moet een klein potmetertje (R7)  afregelen voor de juiste werking van het display.

Sluit het display aan en vervolgens weer de USB kabel tussen de PC en de ontvanger. Neem nu een keramische of plastic schroevendraaier en draai tot je de tekst ziet zoals getoond op de foto hierboven. Er is namelijk een tweede afstelpunt maar dan zie alleen twee regels met matrix blokjes en geen karakters.

Soldering the flatcable to the display module took me some more time. But it’s fool proof as long as you follow the guidlines in the documentation. After connecting the display to the receiver, you have to adjust a variable resistor to get the right contrast. Make sure you have the right spot and see characters in stead of matrix lines!

Tja dat was het dus. Nu kan het luisterfeest beginnen. O ja de souncard van mijn laptop heeft geen stereo ingang, dus ik heb daarvoor een USB geluidskaart tijdelijk in gebruik. Een Sitecom dingetje met verrassende resultaten. Ik denk dat met een Sound Blaster Audigy 24-bit / 96kHz kaart het dynamische bereik nog beter te maken is, maar voorlopig red ik me wel even.

Nog wat plaatjes om dit artikel compleet te maken.

Nu, naar een aantal dagen oefenen met de software en het testen van de verschillende configuraties (software) ben ik erg tevreden met de prijs / kwaliteit verhouding. Als vergelijk heb ik een Elecraft K2 ter beschikking en een TenTec RX320. Het dynamische bereik en de uitstekende HF bandbreedte maken deze ontvanger tot een serieuze kandidaat naast de SDR-IQ en de wat duurdere jongens zoals de Perseus en de SDR-14.

Having used the receiver now for a couple of day’s I must say that the price / quality ratio is very good. This receiver is a serious competitor of the SDR-IQ and the bigger ones like Perseus and SDR-14.
